Gerbang Logika Mencari K-Map dan Rangkaiannya

Hai teman-teman, kali ini saya akan menjelaskan tentang Gerbang Logika, K-Map dan rangkainnya. Oke langsung saja :)

Gerbang Logika yang saya buat ini menggunakan 2 input dan 7 output. Dengan mengambil contoh sebagai berikut

Dengan menggunakan kunci seperti gambar di bawah ini supaya  kita mengetahui yang mana outputnya yang harus dinyalakan atau dimatikan.

Sebelum itu kita buat terlebih dahulu tabel kebenarannya, Seperti gambar di bawah ini

Dari tabel kebenaran di atas kita bisa mencari K-Map. Berikut ini adalah K-Map dari tabel kebenaran di atas.

Mengapa di kasih garis di atas huruf ( bar ) ? karena jika inputnya bernilai 0 maka akan diberi bar di atasnya.

H2 Outputnya bernilai 1 semua maka kita dapat menuliskan langsung 1

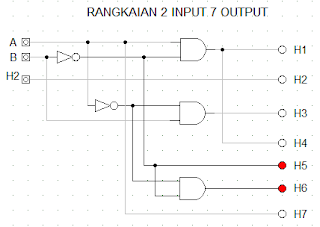

Dan yang dibawah ini adalah Rangkaian daripada Hasil K-Map yang di atas tadi.
Contoh Rangkaian

Oke teman-teman sekian penjelasan dari saya, Pamit dulu Wassalamu'alaikum Wr. Wb
